Указатели уровня




Указатели уровня предназначены для визуального контроля уровня жидкости в барабанах паровых котлов (котел паровой Е-1/9, котел паровой Е-2,5/9, котел паровой ДЕ, котел паровой ДКВР и др.) и различных резервуарах и сосудах под давлением применяются указатели уровня.

Отечественные указатели уровня (12кч11бк, 12с11бк и др.) состоят из рамки указателя уровня  и запорных устройств.

Применение указателей уровня 12кч11бк (12с11бк) - на запорных устройствах, устанавливаемых на котлах, сосудах, аппаратах и резервуарах.

Среда указателей уровня - вода, неагрессивные жидкости при температуре до +250 С.

Материал корпуса указателей уровня 12кч11бк(12с11бк) - ковкий чугун(сталь).

Материал прокладки между указателем уровня и стеклом указателя уровня - паронит.

Рамка указателя уровня 12кч11бк и 12с11бк состоит из корпуса и крышки, между которыми вставлено рифленое указательное стекло.

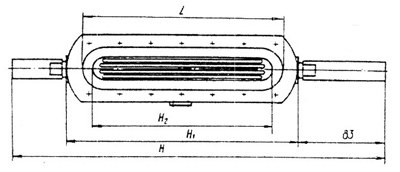

Основные размеры, мм
Номер
указателя уровня
Н Н1 Н2 L
(длина стекла)
Масса, кг
не более
1 300 162 124 140 3,0
2 360 224 174 190 4,2
3 390 254 204 220 4,7
4 420 284 234 250 5,4
5 450 314 264 280 6,0
6 490 354 304 320 6,6
7 510 374 324 340 7,6
