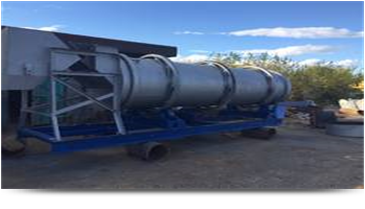

Барабан сушильный СМЦ 429.3М

Барабан сушильный предназначен для сушки сыпучих материаловтопочными газами.

Сушильные барабаны применяются в промышленности строительных материалов в
различных технологических линиях для тепловой сушки известняка, глины, песка,
мела, гипса и др. сыпучих материалов крупностью частиц до 60 мм.

Барабан сушильный состоит из корпуса, станции опорно- упорной, станции опорной,
привода, бандажей, венца зубчатого.
Корпус барабана представляет собой сварную конструкцию, выполненную из отдельных
обечаек. Внутри корпуса для активизации передачи тепла в зависимости от модификации
барабана устанавливаются различные типы насадок:
- в начале винтовая, на всей части барабана подъёмо- лопастная;
- в начале винтовая, в средней части барабана подъёмо- лопастная и цепная;
- в начале винтовая, в средней части барабана подъёмо- лопастная и секторная.


Применение различных видов насадок зависит от свойств сушимого материала (влажность на входе и на выходе, фракционный состав, сыпучесть и т.д.) и выбирается в каждом конкретном случае совместно заказчиком и заводом изготовителем.
Опорой корпуса являются два стальных бандажа. Один из бандажей имеет скосы под упорные ролики, которые препятствуют продольному смещению барабана.

Бандажами корпус опирается на опорную и опорно-упорную станции. На корпусе барабана при помощи траверс крепится венец зубчатый, посредством которого барабан приводится во вращение от привода.

Привод состоит из шестерни приводной, редуктора и электродвигателя, соединённых между собой муфтами и установленных на одной раме. Барабан устанавливается по отношению к горизонту под углом 1°-4°.

Наклон корпуса в сочетании с вращением вокруг оси обеспечивает перемещение материала в направлении разгрузочной камеры.
Горячие топочные газы поступают в корпус и соприкасаясь с материалом нагревают его, испаряя содержащуюся в нём влагу. Передача тепла происходит тремя основными способами: во взвешенном состоянии при падении материала с лопаток, от топочных газов через наружную поверхность лежащего в завале материала, от более нагретых деталей внутреннего устройства барабана и обечайки.

Режимы сушки для различных материалов меняются в зависимости от влажности сырья на входе в барабан и требуемой влажности готового материала на выходе из барабана, фракционного состава материала подлежащего сушке, свойств материала.

Температура подаваемого в барабан теплоносителя должна быть не более 900 °С.
Температура дымовых газов на выходе из барабана не менее 100 - 150°С чтобы исключить возможность конденсации влаги в разгрузочной части барабана.
На входе топочных газов в барабан должно быть разряжение не менее 30 Па.
Топливо - природный газ, сжиженный газ, дизельное топливо.

Технические характеристики




















* в зависимости от типа насадок.

Примечания:

Производительность не указывается, так как зависит от свойств материала, его влажности (начальной и конечной), размера исходного материала. Определяется расчетным путем.
По согласованию с заказчиком возможно изменение размеров корпуса барабана.
По согласованию с заказчиком возможна дополнительная комплектация камерами загрузки и выгрузки, теплогенераторами, горелками.
Наименование СМЦ 429.3М (2,8х14)
Тип поточный
Характер работы непрерывный
Размер корпуса барабана (длина х диаметр), мм 14000х2800
Объем барабана, м3 84,08
Частота вращения барабана, об./мин. 4,12
Уклон корпуса барабана к горизонту, град. 1-4
Теплоноситель топочные газы
Температура теплоносителя, оС 600/900
Габаритные размеры (длина х ширина х высота), мм В зависимости от модификации
Масса, кг 47800-61600*
Установленная мощность двигателя, кВт 55
Частота вращения двигателя, об./мин. 1000
Напряжение питания, В 380
Редуктор Ц2У-400НМ-31,5-12 У3
Нормативный документ ТУ 4845-005-54028986-2008 Код ОКП 484500
