Котельные установки ТКУ
Транспортабельные котельные установки серии ТКУ предназначены для одновременной выработки насыщенного пара давлением 0,9 МПа, горячей воды на отопление с температурой 95°С и воды для горячего водоснабжения с температурой 65°С. Отличаются высокой степенью монтажной готовности, минимальными затратами на пуско-наладочные работы, простотой и удобством в эксплуатации.
Транспортабельные котельные установки данного типа выпускаются по техническим условиям и согласованы с Госнадзорохрантруда Украины, что дает возможность не разрабатывать проект котельной, а только выполныть проектные работы на посадку котельной установки на местности и подвести наружные коммуникации(топливо, вода, электричество и т.д.).
Транспортабельные котельные установки изготавливаются на базе водогрейных котлов серии "КСВа" и паровых котлов серии "Е" номинальной теплопроизводительностью до 20,0МВт и паропроизводитель-ностью до 15,0т.п./час.
Транспортабельные котельные установки ТКУ поставляются единым траспортабельным блоком с демонтированной дымовой трубой и дефлектором.

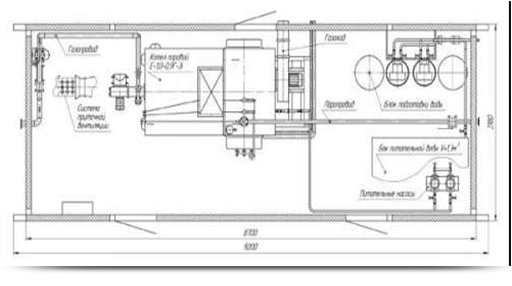

В состав установки входит следующее оборудование:
- двухбарабанный водотрубный паровой котел Е 1.0-0,9 или Е 2,5-0.9
- водоподготовительная установка (без катионита и реагентов)
- топливные фильтры
- топливные, сетевые и подпиточные насосы
- комплект средств автоматического управления
Комплект средств автоматического управления обеспечивает выполнение следующих функций:
- автоматический пуск горелки;
- автоматическое включение в работу подпиточного насоса при понижении давления воды в системе отопления;
- полуавтоматическое включение и выключение сетевых насосов в системе отопления и горячего водоснабжения;
- автоматическое двухпозиционное регулирование уровня воды в барабане и конденсатном баке, подачи топлива и воздуха, температуры топлива;
- автоматическое поддержание температуры воды в сетях отопления и горячего водоснабжения
защита и аварийная сигнализация.
Транспортабельные котельные установки ТКУ дают высокую экономию материальных и энергетических ресурсов, являются незаменимыми для небольших поселков и предприятий, обеспечивая потребителю пар для технологических нужд и воду для систем горячего водоснабжения и отопления.
Технические характеристики ТКУ топливо - газ, мазут:
ПОКАЗАТЕЛИ |
ТКУ-0,7Г |
ТКУ-0,7М |
ТКУ-1,8Г |
ТКУ-1,8М |
ТКУ-3,6Г |
ТКУ-3,6М |
Производительность: а) в режиме отопления и горячего водоснабжения, МВт б) в паровом режиме, тонн пара в час |
0,71
1,0 |
0,71
1,0 |
1,8
2,5 |
1,8
2,5 |
3,6
5,0 |
3,6
5,0 |
Топливо |
Природный газ |
Мазут, солярка, печное |
Природный газ |
Мазут, солярка, печное |
Природный газ |
Мазут, солярка, печное |
Максимальная температура воды на отопление оC |
115 |
115 |
115 |
115 |
115 |
115 |
Температура воды в систему ГВС, оC |
60 |
60 |
60 |
60 |
60 |
60 |
Абсолютное давление пара, МПа |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
абаритные размеры без дымовой трубы, мм - длинна - ширина - высота |
9200 3200 3450 |
9200 3200 3450 |
9200 6400 3450 |
9200 6400 3450 |
9200 12800 3450 |
9200 12800 3450 |
Масса котельной, кг |
13500 |
13500 |
26000 |
26000 |
46000 |
46000 |
