Фильтры натрий-катионитные I и II ступени ФИПа

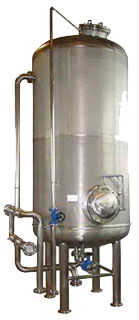

Фильтры натрий-катионитовые параллельно-точные 1-ой ступени ФИПа I
Фильтры натрий-катионитные параллельно-точные первой ступени ФИПа I, предназначены для обработки воды с целью удаления из нее ионов-накипеобразователей (Са2+ и М2+) в процессе катионирования. Фильтры используются на водоподготовительных установках промышленных и отопительных котельных.
Пример условного обозначения фильтра производительностью 20 м3/ч для умеренного климата (У) и категории размещения при эксплуатации (4) по ГОСТ 15150-69: ФИПа I - 1,0-0,6 Na У4. Диаметр - 1000 мм., рабочее давление - 0,6 МПа.
Устройство
Натрий-катионитные параллельно-точные фильтры первой ступени представляют собой вертикальный однокамерный цилиндрический аппарат и состоят из следующих основных элементов: корпуса, верхнего и нижнегораспределительных устройств, трубопроводов и запорной арматуры, пробоотборного устройства и фильтрующей загрузки.

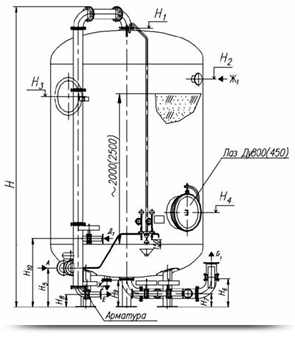

Фильтр натрий-катионитовый параллельно-точные 1-ой ступени ФИПа I
Стальной цилиндрический корпус с эллиптическим верхним и нижним днищами, днища приварены к цилиндрической обечайке фильтра. Корпус фильтра снабжен верхним люком, предназначенным для загрузки фильтрующего материала и периодического осмотра его поверхности и лазом Ду 400 мм для проведения внутренних монтажных работ.
В нижней части обечайки фильтра имеется отверстие для выгрузки фильтрующего материала закрытое заглушкой. В центре верхнего днища фильтра проварен фланец, к которому снаружи присоединен трубопровод, подающий воду на обработку. В центре нижнего днища снаружи приварен патрубок, отводящий отработанную воду.
Верхнее распределительное устройство предназначено для отвода обрабатываемой воды и регенерационного раствора и отвода взрыхляющей воды.
Нижнее распределительное устройство предназначено для обеспечения равномерного сбора обработанной воды, равномерного распределения взрыхляющей воды. Нижнее распределительное устройство представляет собой горизонтальную трубчатую систему с равномерно расположенными по всей поверхности щелевыми колпачками.
Верхнее и нижнее распределительные устройства устанавливаются строго горизонтально.
Фронтовые трубопроводы с запорной арматурой позволяют осуществлять подвод к фильтру и отвод из него всех потоков воды и регенерационного раствора в процессе эксплуатации фильтра.
Пробоотборное устройство размещено по фронту фильтра и состоит из трубок, соединенных с трубопроводами подаваемой на обработку и обработанной воды, вентилей и манометров, показывающих давление до и после фильтра.
Устройство для отвода воздуха служит для периодического отвода воздуха, скапливающегосяв верхней части фильтра и представляет собой трубку с вентилем.
Принцип работы
Исходная вода поступает в фильтр под напором и проходит через слой катионита в направлении сверху вниз. При этомпроисходит умягчение воды путем обмена ионов кальция и магния на эквивалентное количество ионов натрия-катионитовой загрузки.
Цикл работы фильтра состоит из следующих операций: умягчение, взрыхление, регенерация, отмывка.
Рабочий цикл фильтра заканчивается, когда жесткость фильтра начнет превышать 0,1 мг-экв/л. Продолжительность взрыхления 15-30 минут при интенсивности 3-4 л/м2.Взрыхление предназначено для устранения уплотнения катионита. Регенерация катионита проводится с целью обогащения его ионами натрия и производится 5-8%-ным раствором NaCl. После регенерации в направлении сверху вниз ионообменный материал отмывается от регенерационного раствора и продуктов регенерации.
Номенклатура и общая характеристика фильтров ФИПа I
Фильтры натрий-катионитовые параллельно-точные II-ой стуIIпени ФИПа II
Фильтры ионитные параллельно-точные второй ступени ФИПа II, предназначены для работы в различных схемах установок глубокого умягчения и полного химического обессоливания для второй и третей ступени Na- и Н-катионирования и анионирования. Используются на водоподготовительных установках электростанций, промышленных и отопительных котельных.
Устройство
Ионитные параллельно-точные фильтры второй ступени представляют собой вертикальные однокамерные аппараты. Каждый фильтр состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов и запорной арматуры, пробоотборного устройства и фильтрующей загрузки.

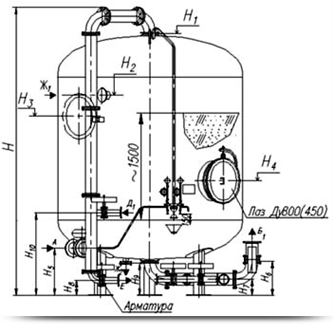

Рис. 2.Фильтр натрий-катионитовый параллельно-точные 2-ой ступени ФИПа II
Цикл работы ионитных параллельно-точных фильтров второй ступени состоит из следующих операций:
* катионирование (анионирование);
* взрыхление;
* регенерация;
* отмывка..
Ионирование происходит следующим образом: вода, прошедшая обработку на ионитных параллельно-точных фильтрах первой ступени, поступает в фильтр и проходит через слой зернистого оинообменного материала в направлении сверху вниз. При этом катионит поглащает из воды ионы Са2+, Mg2+ и заменяет их эквивалентным количеством ионов H+ или Na+. Анионы кислот, образовавшиеся при водород-катионировании (SO42-, Cl-, SiO32-) задерживаются анионитом.
Взрыхление предназначено для устранения уплотнения ионообменного материала, препятствующего свободному доступу регенерационного раствора к его зернам.
Регенерация катионита для обогащения его ионами Na+ и H+ производится растворами соответственно NaCl (5-8 %-ным) и H2SO4 (1-2 %-ным), регенерация анионита для обогащения его ионами ОН- - раствором NaOH.
Отмывка ионообменного материала от регенерационного раствора и продуктов регенерации обессоленной воды происходит в направлении сверху вниз.
Номенклатура и общая характеристика фильтров ФИПа II
Фильтры натрий-катионитовые параллельно-точные 1-ой ступени ФИПа I
Фильтры натрий-катионитные параллельно-точные первой ступени ФИПа I, предназначены для обработки воды с целью удаления из нее ионов-накипеобразователей (Са2+ и М2+) в процессе катионирования. Фильтры используются на водоподготовительных установках промышленных и отопительных котельных.
Пример условного обозначения фильтра производительностью 20 м3/ч для умеренного климата (У) и категории размещения при эксплуатации (4) по ГОСТ 15150-69: ФИПа I - 1,0-0,6 Na У4. Диаметр - 1000 мм., рабочее давление - 0,6 МПа.
Устройство
Натрий-катионитные параллельно-точные фильтры первой ступени представляют собой вертикальный однокамерный цилиндрический аппарат и состоят из следующих основных элементов: корпуса, верхнего и нижнегораспределительных устройств, трубопроводов и запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
Фильтр натрий-катионитовый параллельно-точные 1-ой ступени ФИПа I
Стальной цилиндрический корпус с эллиптическим верхним и нижним днищами, днища приварены к цилиндрической обечайке фильтра. Корпус фильтра снабжен верхним люком, предназначенным для загрузки фильтрующего материала и периодического осмотра его поверхности и лазом Ду 400 мм для проведения внутренних монтажных работ.
В нижней части обечайки фильтра имеется отверстие для выгрузки фильтрующего материала закрытое заглушкой. В центре верхнего днища фильтра проварен фланец, к которому снаружи присоединен трубопровод, подающий воду на обработку. В центре нижнего днища снаружи приварен патрубок, отводящий отработанную воду.
Верхнее распределительное устройство предназначено для отвода обрабатываемой воды и регенерационного раствора и отвода взрыхляющей воды.
Нижнее распределительное устройство предназначено для обеспечения равномерного сбора обработанной воды, равномерного распределения взрыхляющей воды. Нижнее распределительное устройство представляет собой горизонтальную трубчатую систему с равномерно расположенными по всей поверхности щелевыми колпачками.
Верхнее и нижнее распределительные устройства устанавливаются строго горизонтально.
Фронтовые трубопроводы с запорной арматурой позволяют осуществлять подвод к фильтру и отвод из него всех потоков воды и регенерационного раствора в процессе эксплуатации фильтра.
Пробоотборное устройство размещено по фронту фильтра и состоит из трубок, соединенных с трубопроводами подаваемой на обработку и обработанной воды, вентилей и манометров, показывающих давление до и после фильтра.
Устройство для отвода воздуха служит для периодического отвода воздуха, скапливающегосяв верхней части фильтра и представляет собой трубку с вентилем.
Принцип работы
Исходная вода поступает в фильтр под напором и проходит через слой катионита в направлении сверху вниз. При этомпроисходит умягчение воды путем обмена ионов кальция и магния на эквивалентное количество ионов натрия-катионитовой загрузки.
Цикл работы фильтра состоит из следующих операций: умягчение, взрыхление, регенерация, отмывка.
Рабочий цикл фильтра заканчивается, когда жесткость фильтра начнет превышать 0,1 мг-экв/л. Продолжительность взрыхления 15-30 минут при интенсивности 3-4 л/м2.Взрыхление предназначено для устранения уплотнения катионита. Регенерация катионита проводится с целью обогащения его ионами натрия и производится 5-8%-ным раствором NaCl. После регенерации в направлении сверху вниз ионообменный материал отмывается от регенерационного раствора и продуктов регенерации.
Номенклатура и общая характеристика фильтров ФИПа I
Фильтры натрий-катионитовые параллельно-точные II-ой стуIIпени ФИПа II
Фильтры ионитные параллельно-точные второй ступени ФИПа II, предназначены для работы в различных схемах установок глубокого умягчения и полного химического обессоливания для второй и третей ступени Na- и Н-катионирования и анионирования. Используются на водоподготовительных установках электростанций, промышленных и отопительных котельных.
Устройство
Ионитные параллельно-точные фильтры второй ступени представляют собой вертикальные однокамерные аппараты. Каждый фильтр состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов и запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
Рис. 2.Фильтр натрий-катионитовый параллельно-точные 2-ой ступени ФИПа II
Цикл работы ионитных параллельно-точных фильтров второй ступени состоит из следующих операций:
* катионирование (анионирование);
* взрыхление;
* регенерация;
* отмывка..
Ионирование происходит следующим образом: вода, прошедшая обработку на ионитных параллельно-точных фильтрах первой ступени, поступает в фильтр и проходит через слой зернистого оинообменного материала в направлении сверху вниз. При этом катионит поглащает из воды ионы Са2+, Mg2+ и заменяет их эквивалентным количеством ионов H+ или Na+. Анионы кислот, образовавшиеся при водород-катионировании (SO42-, Cl-, SiO32-) задерживаются анионитом.
Взрыхление предназначено для устранения уплотнения ионообменного материала, препятствующего свободному доступу регенерационного раствора к его зернам.
Регенерация катионита для обогащения его ионами Na+ и H+ производится растворами соответственно NaCl (5-8 %-ным) и H2SO4 (1-2 %-ным), регенерация анионита для обогащения его ионами ОН- - раствором NaOH.
Отмывка ионообменного материала от регенерационного раствора и продуктов регенерации обессоленной воды происходит в направлении сверху вниз.
Номенклатура и общая характеристика фильтров ФИПа II
| Обозначение типоразмера |
Рабочее давление, МПа |
Условный диаметр фильтра, мм |
Высота фильтрующего слоя, мм, не более |
Производительность, м3/ч |
Масса комплекта, кг |
| ФИПа I-0,5-0,6 Na | 0.4 | 500 | 1000 | 10 | 307 |
| ФИПа I-0,7-0,6 Na | 0.6 | 700 | 2000 | 10 | 620 |
| ФИПа I-1,0-0,6 Na | 0.6 | 1000 | 2000 | 20 | 1090 |
| ФИПа I-1,4-0,6 Nа | 0.6 | 1400 | 2000 | 46 | 1240 |
| ФИПа I-1,5-0,6 Nа | 0.6 | 1500 | 2000 | 50 | 1570 |
| ФИПа I-2,0-0,6 Na | 0.6 | 2000 | 2500 | 80 | 3100 |
| ФИПа I-2,6-0,6 Na | 0.6 | 2600 | 2500 | 130 | 4600 |
| ФИПа I-3,0-0,6 Na | 0.6 | 3000 | 2500 | 180 | 5270 |
| ФИПа I-3,4-0,6 Na | 0.6 | 3400 | 2500 | 220 | 6480 |
| Обозначение типоразмера |
Рабочее давление, МПа |
Условный диаметр фильтра, мм |
Высота фильтрующего слоя, мм, не более |
Производительность, м3/ч |
Масса комплекта, кг |
| ФИПа II-1,0-0,6 Na | 0.6 | 1000 | 1500 | 40 | 910 |
| ФИПа II-1,4-0,6 Na | 0.6 | 1400 | 1500 | 92 | 1310 |
| ФИПа II-1,5-0,6 Na | 0.6 | 1500 | 1500 | 90 | 1510 |
| ФИПа II-2,0-0,6 Na | 0.6 | 2000 | 1500 | 150 | 2510 |
| ФИПа II-2,6-0,6 Na | 0.6 | 2600 | 1500 | 250 | 4200 |
| ФИПа II-3,0-0,6 Na | 0.6 | 3000 | 1500 | 350 | 4960 |
