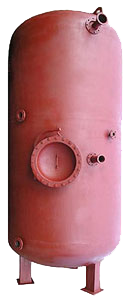

Фильтры осветительные ФОВ
Фильтр осветлительный вертикальный предназначен для удаления из воды взвешенных примесей разной степени
дисперсности и применяется в схемах водоподготовительных установок электростанций и промышленных котельных.
Осветление воды происходит в результате прилипания к зёрнам фильтрующего материала грубодисперсных примесей
воды, которые задерживаются на поверхности и в порах фильтрующего материала.

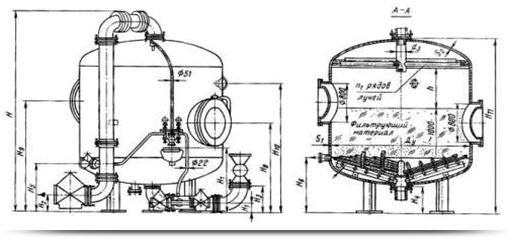

Рис.1 Принципиальная схема работы фильтра
Пример условного обозначения фильтра производительностью 30 м3/ч: ФОВ-2,0-0,6 - фильтр осветлительный вертикальный диаметром 2,0 м. на расчётное давление 0,6 МПа.
Серийные типоразмеры: ФОВ-1,0-0,6; ФОВ-1,4-0,6; ФОВ-1,5-0,6; ФОВ-2,0-0,6; ФОВ-2,6-0,6; ФОВ-3,0-0,6; ФОВ-3,4-0,6.
Для увеличения производительности, применяют фильтры с двумя и тремя камерами ФОВ 2К и ФОВ 3К.
Общая характеристика осветлительных фильтров ФОВ
Устройство и принцип работы фильтра
Фильтры осветлителъные вертикальные ФОВ, представляют собой вертикальные однокамерные цилиндрические аппараты. Каждый фильтр состоит из следующих основных элементов: корпуса, нижнего и верхнего распределительных устройств, трубопроводов и запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
1. Корпус аппарата состоит (рис.1) из цилиндрической сварной обечайки 1, к которой приварены два штампованных эллиптических днища 2 и 3. К нижнему днищу приварены три опоры. Корпус снабжен двумя лазами: верхним и нижним. Через верхний лаз производится первичная загрузка фильтрующего материала, ревизия и ремонт верхнего распределительного устройства и периодический осмотр поверхности фильтрующего материала; через нижний лаз производится монтаж и ремонт нижнего распределительного устройства РУ.
В верхней части Обечайки корпуса приварен штуцердля гидрозагрузки фильтрующего материала. К верхнему днищу корпуса фильтра приварены два ушка для подъема Фильтра при его транспортировке и установке на фундамент.
2. Нижнее распределительное устройство РУ состоит из вертикального коллектора 7 с заглушенным верхним концом,двух коллекторов-отводов 8, вставленных в радиально расположенные отверстия вертикального патрубка и размещенных в горизонтальной плоскости.
Коллекторы - отводыкрепятся к вертикальному патрубку сваркой. От каждого коллектора отвода, сдвухсторон,вгоризонтальной плоскости, отходят распределительные трубы 9, поверхней образующей которых приварены 1/2" с привинченными щелевыми колпачками, шириной щели 0,4 мм. Концы распределительных труб, вставляемые в отверстия коллекторов-отводов, обжаты на конус, а противоположные концы заглушены. Места сочленения распределительных труб с отводами уплотняются нажимными болтами через специальные полосы, прикрепленные с одной стороны к отводам, а с другой к корпусу, и фиксируются прерывистым сварным швом.
3. Верхнее распределительное устройство РУ состоит из вертикального коллектора 10 из полиэтиленовой трубы, заглушенного снизу и соответствующего количества радиально-расположенных перфорированных полиэтиленовых труб 11. Наружные концы лучей заглушены и прикреплены к корпусу фильтра. Лучи установлены отверстиями вверх и строго горизонтально.
4. Трубопроводы и запорная арматура расположенная по фронту фильтра, обеспечивают подвод обрабатываемойи промывочной воды, отвод из фильтра обработанной и промывочной воды, сброс первого фильтрата, а также подвод сжатого воздуха.
5. Пробоотборное устройство размещено по фронту фильтра и состоит из трубок, соединенных с трубопроводами воды, подаваемой на обработку, и обработанной воды, вентилей 6 и манометров
Фильтр осветлительный вертикальный предназначен для удаления из воды взвешенных примесей разной степени
дисперсности и применяется в схемах водоподготовительных установок электростанций и промышленных котельных.
Осветление воды происходит в результате прилипания к зёрнам фильтрующего материала грубодисперсных примесей
воды, которые задерживаются на поверхности и в порах фильтрующего материала.
Рис.1 Принципиальная схема работы фильтра
Пример условного обозначения фильтра производительностью 30 м3/ч: ФОВ-2,0-0,6 - фильтр осветлительный вертикальный диаметром 2,0 м. на расчётное давление 0,6 МПа.
Серийные типоразмеры: ФОВ-1,0-0,6; ФОВ-1,4-0,6; ФОВ-1,5-0,6; ФОВ-2,0-0,6; ФОВ-2,6-0,6; ФОВ-3,0-0,6; ФОВ-3,4-0,6.
Для увеличения производительности, применяют фильтры с двумя и тремя камерами ФОВ 2К и ФОВ 3К.
Общая характеристика осветлительных фильтров ФОВ
Устройство и принцип работы фильтра
Фильтры осветлителъные вертикальные ФОВ, представляют собой вертикальные однокамерные цилиндрические аппараты. Каждый фильтр состоит из следующих основных элементов: корпуса, нижнего и верхнего распределительных устройств, трубопроводов и запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
1. Корпус аппарата состоит (рис.1) из цилиндрической сварной обечайки 1, к которой приварены два штампованных эллиптических днища 2 и 3. К нижнему днищу приварены три опоры. Корпус снабжен двумя лазами: верхним и нижним. Через верхний лаз производится первичная загрузка фильтрующего материала, ревизия и ремонт верхнего распределительного устройства и периодический осмотр поверхности фильтрующего материала; через нижний лаз производится монтаж и ремонт нижнего распределительного устройства РУ.
В верхней части Обечайки корпуса приварен штуцердля гидрозагрузки фильтрующего материала. К верхнему днищу корпуса фильтра приварены два ушка для подъема Фильтра при его транспортировке и установке на фундамент.
2. Нижнее распределительное устройство РУ состоит из вертикального коллектора 7 с заглушенным верхним концом,двух коллекторов-отводов 8, вставленных в радиально расположенные отверстия вертикального патрубка и размещенных в горизонтальной плоскости.
Коллекторы - отводыкрепятся к вертикальному патрубку сваркой. От каждого коллектора отвода, сдвухсторон,вгоризонтальной плоскости, отходят распределительные трубы 9, поверхней образующей которых приварены 1/2" с привинченными щелевыми колпачками, шириной щели 0,4 мм. Концы распределительных труб, вставляемые в отверстия коллекторов-отводов, обжаты на конус, а противоположные концы заглушены. Места сочленения распределительных труб с отводами уплотняются нажимными болтами через специальные полосы, прикрепленные с одной стороны к отводам, а с другой к корпусу, и фиксируются прерывистым сварным швом.
3. Верхнее распределительное устройство РУ состоит из вертикального коллектора 10 из полиэтиленовой трубы, заглушенного снизу и соответствующего количества радиально-расположенных перфорированных полиэтиленовых труб 11. Наружные концы лучей заглушены и прикреплены к корпусу фильтра. Лучи установлены отверстиями вверх и строго горизонтально.
4. Трубопроводы и запорная арматура расположенная по фронту фильтра, обеспечивают подвод обрабатываемойи промывочной воды, отвод из фильтра обработанной и промывочной воды, сброс первого фильтрата, а также подвод сжатого воздуха.
5. Пробоотборное устройство размещено по фронту фильтра и состоит из трубок, соединенных с трубопроводами воды, подаваемой на обработку, и обработанной воды, вентилей 6 и манометров
| Обозначение типоразмера |
Рабочее давление, МПа |
Условный диаметр фильтра, мм |
Высота фильтрующего слоя, мм, не более |
Производительность, м3/ч |
Масса комплекта, кг |
| ФОВ-1,0-0,6 | 0.6 | 1000 | 1000 | 10 | 885 |
| ФОВ-1,4-0,6 | 0.6 | 1400 | 1000 | 16 | 1562 |
| ФОВ-1,5-0,6 | 0.6 | 1500 | 1000 | 23 | 1468 |
| ФОВ-2,0-0,6 | 0.6 | 2000 | 1000 | 30 | 2150 |
| ФОВ-2,6-0,6 | 0.6 | 2600 | 1000 | 50 | 3370 |
| ФОВ-3,0-0,6 | 0.6 | 3000 | 1000 | 70 | 4790 |
| ФОВ-3,4-0,6 | 0.6 | 3400 | 1000 | 90 | 6210 |
