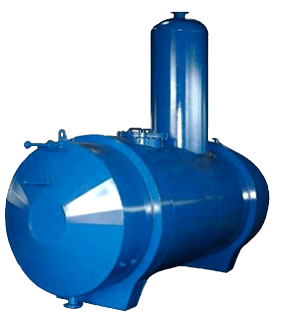

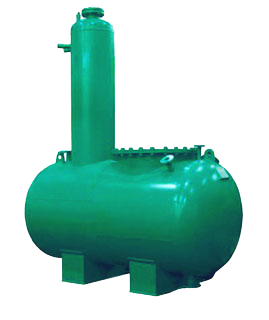

Деаэраторы атмосферные ДА

В производственных и отопительных котельных для защиты от коррозии поверхностей нагрева, омываемых водой, а также трубопроводов необходимо из питательной и подпиточной воды удалять коррозионно-агрессивные газы (кислород и углекислый газ), что наиболее эффективно обеспечивается термической деаэрацией воды. Деаэрацией называется процесс удаления из воды растворённых в ней газов.

При подогреве воды до температуры насыщения при данном давлении парциональное давление удаляемого газа над жидкостью снижается, и растворимость его снижается до нуля.

Удаление коррозионно-агрессивных газов в схеме котельной установки осуществляется в специальных устройствах - термических деаэраторах.






















Назначение и область применения

Двухступенчатые деаэраторы атмосферного давления серий ДА с барботажным устройством в нижней части колонки, предназначены для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды систем теплоснабжения в котельных всех типов (за исключением чисто водогрейных). Деаэраторы изготавливаются в соответствии с требованиями ГОСТа 16860-77. Код ОКП 31 1402.

Модификации

Пример условного обозначения:

ДА-5/2 - деаэратор атмосферного давления производительностью колонки 5 м³/час с баком ёмкостью 2 м³.

Серийные типоразмеры - ДА-5/2; ДА-15/4; ДА-25/8; ДА-50/15; ДА-100/25; ДА-200/50; ДА-300/75.

По желанию заказчика, возможно, поставить деаэраторы атмосферного давления серий ДСА, с типоразмерами ДСА-5/4; ДСА-15/10; ДСА-25/15; ДСА-50/15; ДСА-50/25; ДСА-75/25; ДСА-75/35; ДСА-100/35; ДСА-100/50; ДСА-150/50; ДСА-150/75; ДСА-200/75; ДСА-200/100; ДСА-300/75; ДСА-300/100.
Деаэрационные колонки, возможно, комбинировать с баками большей вместимости.

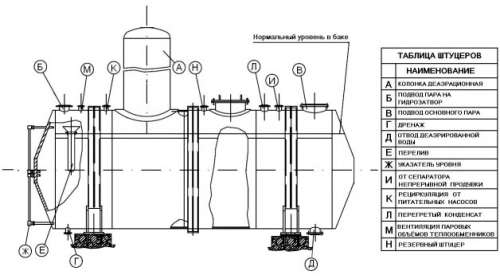

                                                             Рис. Общий вид деаэраторного бака с экспликацией штуцеров.

Техническая характеристика


































*-конструктивные размеры деаэрационных колонок могут отличаться в зависимости от завода-изготовителя.
Деаэратор ДА-5/2 ДА-15/4 ДА-25/8 ДА-50/15 ДА-100/25 ДА-200/50 ДА-300/75
Производительность номинальная, т/ч 5 15 25 50 100 200 300
Давление рабочее избыточное, МПа 0,02   0,02   0,02   0,02   0,02   0,02   0,02
Температура деаэрированной воды,°C 104,25 104,25 104,25 104,25 104,25 104,25 104,25
Диапазон производительности, % 30-120 30-120 30-120 30-120 30-120 30-120 30-120
Диапазон производительности, т/ч 1,5-6 4,5-18 7,5-30 15-60 30-120 60-240 90-360
Максимальный и минимальный подогрев воды в деаэраторе, °C 40-10 40-10 40-10 40-10 40-10 40-10 40-10
Концентрация О2 в деаэрированной воде при его концентрации в исходной воде, СкО2, мкг/кг: - соответствующей состоянию насыщенности - не более 3 мг/кг 30 20 30 20 30 20 30 20 30 20 30 20 30 20
Концентрация свободной углекислоты и деаэрированной воды, СкО2, мкг/кг следы следы следы следы следы следы следы
Пробное гидравлическое давление, МПа 0,294 0,294 0,294 0,294 0,294 0,294 0,294
Допустимое повышение давления при работе защитного устройства, МПа 0,166 0,166 0,166 0,166 0,166 0,166 0,166
Удельный расход выпара при номинальной нагрузке, кг/тд.в 2 2 2 2 2 2 2
Деаэрационная колонка* - диаметр, мм - высота, мм - масса, кг 518
2230
259
518
2195
258
518
2915
280
800
2358
474
1000
2365
674
1400
2750
1260
Полезная емкость аккумуляторного бака, м3 2 4 8 15 25 50 75
Тип деаэраторного бака БДА-2 БДА-4 БДА-8 БДА-15 БДА-25 БДА-50 БДА-75
Типоразмер охладителя выпара ОВА-2 ОВА-2 ОВА-2 ОВА-2 ОВА-8 ОВА-16 ОВА-24
Тип предохранительного устройства ДА-25 ДА-25 ДА-25 ДА-50 ДА-100 ДА-200 ДА-300
