Котел водогрейный НИИСТУ-5
Предназначен для систем водяного отопления и горячего водоснабжения жилых, административных и
промышленных объектов с принудительной циркуляцией воды со статическим давлением в системе
до 7 кг/см2 и минимальной температурой теплоносителя до 115°С.
Устройство и работа котла
Водогрейный котел НИИСТУ-5 состоит из пакета котла, колосниковой системы, воздуховода, фронта и
топки, двух управляемых дымовых шиберов, теплоизоляции, каркаса, запорной и предохранительной
арматуры, контрольно измерительных приборов.

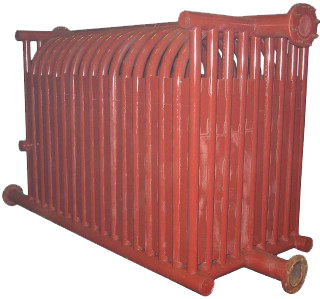

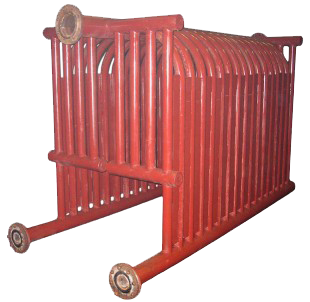

Трубная часть котла состоит из крайних, средних и задних секций. Средние секции отопительного котла
имеют одинаковое устройство и состоят из одного верхнего коллектора Dy = 100 мм, двух нижних того же
диаметра и трех правых и левых Г-образных экранных труб 0,76 х 3 мм. Передняя секция (см. рис.2) состоит
из двух частей, верхние коллекторы 12 которых вварены в верхний коллектор 2 отопительного котла, а два
нижних 11 для улучшения циркуляции соединены перепускными трубами 13 соответственно с правым и
левым нижними коллекторами 9 отопительного котла 5. Верхние и нижние коллекторы правой и левой частей
передней секции соединены между собой передними экранными трубами 0,76 х 3 мм.

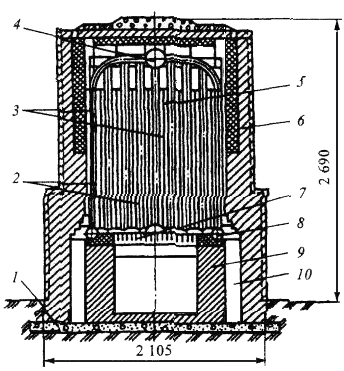

Рис. 1 Поперечный разрез котла НИИСТУ-5: Рис. 2. Трубная часть котла НИИСТУ-5:
1 - фундамент; 1 - выхода воды к потребителю;
2 - трубы; 2 - верхний;
3 - газонаправляющие перегородки; 3 - верхний заднего топочного экрана;
4 - верхний коллектор; 4 - заднего;
5 - задняя секция; 5 - входа воды в котел;
6 -наружная обмуровка; 6 - нижний заднего топочного экрана;
7 - колосниковая решетка; 7 - бокового;
8 - нижние коллекторы; 8 - переднего;
9 - внутренние стенки обмуровки; 9 - нижних боковых топочных экранов;
10- дымовые каналы 10- клапаны на продувочных линиях;
11 - нижние переднего топочного экрана;
12 - верхний переднего топочного экрана. трубы топочных экранов:
13 - перепускные трубы.
По желанию Заказчика котлы могут комплектоваться различными горелочными устройствами: "Weishaupt" (Германия), "CIBItalUnigas" (Италия), МДГГ(плавное регулирование)
Техническая характеристика котла НИИСТУ-5
| Наименование показателя |
НИИСТУ-5 |
| Объем отапливаемого помещения, м3 |
15000 |
| Номинальная теплопроизводительность, МВт |
0.5 |
| КПД на твердом топливе, % |
72 |
| Температура воды на выходе, 0C |
115 |
Площадь поверхности нагрева, м2 при:
- 4 секций
- 5 секций
- 6 секций
- 7 секций |
25.2
32.3
39.4
46.5 |
| Габариты трубной части, мм |
3140х1400х1900 |
| Габариты с обмуровкой, мм |
3160х2105х2800 |
| Масса, кг |
1941 |
