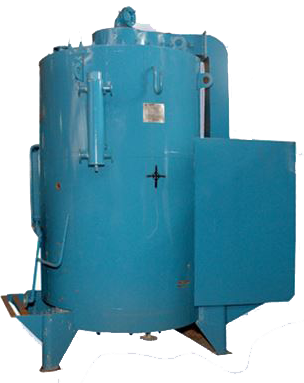

Котел МЗК-7АГ- 2
Паровые котлы серии МЗК-7А принадлежат к типу вертикально-водотрубных цилиндрических
котлов с естественной циркуляцией, предназначены для выработки насыщенного пара с
температурой 175°С и давлением 0,8 МПа, используемого в промышленности и сельском
хозяйстве для технологических, хозяйственных и бытовых нужд.
Котлы поставляются в собранном виде со смонтированным вспомогательным оборудованием и
системой автоматического управления.
Технические характеристики парового котла МЗК-7АГ-2
Комплект поставки:
1. Котел, собранный в облегченной обмуровке и обшивке
2. Горелка Г-1,0
3. Вентилятор дутьевой ВД-3,5
4. Насос питательный АН 2/16
5. Система автоматики “Альфа”
6. Запорная арматура в пределах котла
7. Приборы контроля
8. Лестница с площадкой
9. Колонка уровнемерная
10. Пост взрывозащищенный сигнальный ПВСС-412
| Наименование |
МЗК-7 АЖ-2 |
МЗК-7 АГ-2 |
| Номинальная паропроизводительность, т/ч |
1,0 |
1,0 |
| Абсолютное давление насыщенного пара, мПа |
0.9 |
0.9 |
| Температура пара, °С |
175 |
175 |
| Топливо |
Солярка 72 кг/ч |
газ 90 мз/ч |
| Давление газа перед горелкой, КПа |
- |
0,8 - 1,1 |
| Давление газа перед клапанами, КПа |
- |
1,3 - 2,0 |
Габариты котла, мм - длина - ширина - высота |
2300 2100 2800 |
2300 2100 2800 |
| Мощность, КВт |
3,7 |
2,7 |
| КПД, % |
87 |
89 |
| Масса котла, кг |
2510 |
2460 |
| Температура уходящих газов, °С |
300-320 |
0. |
| Наддув, мм.вод.ст |
40 |
40 |
| Температура питательн. воды, °С |
50 |
50 |
| Сопрот. газового тракта, мм.вод.ст |
50 |
50 |
