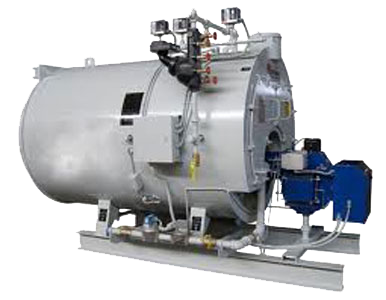

Котел для теплиц АВ-3
Котлы жаротрубные типа АВ
Котел АВ-4 предназначен для получения горячей воды, которая может быть использована в
системах теплоснабжения жилищно-коммунальных объектов, технологических нужд
промышленных предприятий и сельского хозяйства, объектов промышленного и
бытового назначения.
Котел АВ-3 применяется для обогрева теплиц.
Котлы этого типа могут работать как в водогрейном, так и в пароводогрейном режимах.
В пароводогрейном режиме одновременно с нагревом воды котел вырабатывает насыщенный пар.
Котлы АВ-3 и АВ-4 - автоматизированные, жаротрубно-газотрубные, горизонтальные, с трехходовым
движением газов, работают под наддувом. Для установки котлов не требуются специальные фундаменты.
Котлы предназначены для работы на природном газе. В качестве резервного топлива могут быть использованы соляровое масло или печное топливо.
Котлы состоят из блока котла, горелочного устройства, вентилятора, пароводяной и топливной арматуры, площадки обслуживания, системы автоматизированного управления.
Блок котла включает в себя горизонтальный барабан с дымогарными трубами и топкой, переднюю, заднюю и поворотную камеры, опорную конструкцию, паросборник.
На фронте котла установлено комбинированное горелочное устройство для сжигания основного топлива - природного газа - и резервного топлива - солярового масла или печного топлива.
Наружная поверхность котла покрыта теплоизоляционным материалом и металлической обшивкой.
Котлы оснащены предохранительными клапанами. Система автоматизированного управления обеспечивает автоматическое выполнение операций при пуске, регулировании нагрузки и останове котлов.
Котлы могут быть укомплектованы блочными горелками фирм «Weishaupt», «SAAKE», « Oilon» и т. п.
Технические характеристики котлов приведены в таблице
Преимущества котла АВ-3 (котел жаротрубного типа с волнистой (гофрированной) жаровой трубой):
1. Котел имеет свободный доступ для замены поверхностей нагрева за счет открывающихся крышек передней и задней газовых камер.
2. Котел имеет большое рабочее давление - 0.8 МПа.
3. Котел автоматизированный с плавным регулированием тепловой мощности.
4. Котел имеет низкое гидравлическое сопротивление, следовательно, требуется меньшая мощность тепловых насосов.
5. Резко снижается время растопки котла из горячего состояния.
6. Блочность поставки - 95%.
7. Котел устанавливается на бетонную площадку толщиной 200 мм.
8. Благодаря большому водяному объему (25 м³) котел обеспечивает запас горячей воды и поэтому особенно удобен в котельных с переменным ее потреблением.
Котлы жаротрубные типа АВ
Котел АВ-4 предназначен для получения горячей воды, которая может быть использована в
системах теплоснабжения жилищно-коммунальных объектов, технологических нужд
промышленных предприятий и сельского хозяйства, объектов промышленного и
бытового назначения.
Котел АВ-3 применяется для обогрева теплиц.
Котлы этого типа могут работать как в водогрейном, так и в пароводогрейном режимах.
В пароводогрейном режиме одновременно с нагревом воды котел вырабатывает насыщенный пар.
Котлы АВ-3 и АВ-4 - автоматизированные, жаротрубно-газотрубные, горизонтальные, с трехходовым
движением газов, работают под наддувом. Для установки котлов не требуются специальные фундаменты.
Котлы предназначены для работы на природном газе. В качестве резервного топлива могут быть использованы соляровое масло или печное топливо.
Котлы состоят из блока котла, горелочного устройства, вентилятора, пароводяной и топливной арматуры, площадки обслуживания, системы автоматизированного управления.
Блок котла включает в себя горизонтальный барабан с дымогарными трубами и топкой, переднюю, заднюю и поворотную камеры, опорную конструкцию, паросборник.
На фронте котла установлено комбинированное горелочное устройство для сжигания основного топлива - природного газа - и резервного топлива - солярового масла или печного топлива.
Наружная поверхность котла покрыта теплоизоляционным материалом и металлической обшивкой.
Котлы оснащены предохранительными клапанами. Система автоматизированного управления обеспечивает автоматическое выполнение операций при пуске, регулировании нагрузки и останове котлов.
Котлы могут быть укомплектованы блочными горелками фирм «Weishaupt», «SAAKE», « Oilon» и т. п.
Технические характеристики котлов приведены в таблице
Преимущества котла АВ-3 (котел жаротрубного типа с волнистой (гофрированной) жаровой трубой):
1. Котел имеет свободный доступ для замены поверхностей нагрева за счет открывающихся крышек передней и задней газовых камер.
2. Котел имеет большое рабочее давление - 0.8 МПа.
3. Котел автоматизированный с плавным регулированием тепловой мощности.
4. Котел имеет низкое гидравлическое сопротивление, следовательно, требуется меньшая мощность тепловых насосов.
5. Резко снижается время растопки котла из горячего состояния.
6. Блочность поставки - 95%.
7. Котел устанавливается на бетонную площадку толщиной 200 мм.
8. Благодаря большому водяному объему (25 м³) котел обеспечивает запас горячей воды и поэтому особенно удобен в котельных с переменным ее потреблением.
| АВ-3 | АВ-4 | |||
| Режим работы | ||||
| Наименование показателей | пароводогрейный | водо грейный | пароводогрейный | водо грейный |
| Паропроизводительность, т/ч | 0.69 | - | 0.69 | - |
| Теплопроизводительность, МВТ (Гкал/ч) | 8.12(7) | |||
| Давление, МПа (кгс/см2) абс. : пара воды | 0,17 (1,7) 0,17 (1,7) | - 0,17 (1,7) | 0,17(1,7) 0,9 (9) | - 0,9 (9) |
| Расчетное топливо | Природный газ | |||
| Расход газа, нм3/ч | 849 | 860 | ||
| Коэффициент полезного действия, % | 93 | 92.1 | ||
| Температура, оС: - воды на входе в котел - воды, пара на выходе из котла - питательной воды |
- 114 100 |
70 95 - |
- 114 100 |
70 95 - |
| Габаритные размеры, мм - длина - ширина - высота |
8800 4200 4300 |
8800 4630 4460 |
||
| Масса котла, т | 23.4 | |||
