КОТЛЫ СЕРИИ ДЕ
Газомазутные вертикально-водотрубные паровые котлы ДЕ с естественной циркуляцией
(ДЕ 4; ДЕ 6,5; ДЕ 10; ДЕ 16 и ДЕ 25) предназначены для выработки насыщенного или
слабоперегретого пара, используемого на технологические нужды промышленных предприятий,
в системах отопления, вентиляции и горячего водоснабжения.

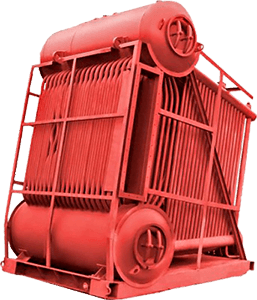

Поставляются котлы ДЕ блоком, включающим верхний и нижний барабаны , трубную систему
экранов и конвективного пучка, опорную раму, изоляцию и обшивку.
Описание котла ДЕ
Топочная камера котлов ДЕ размещается сбоку от конвективного пучка, оборудованного вертикальными трубами, развальцованными в верхнем и нижнем барабанах. Основными составными частями котлов ДЕ являются верхний и нижний барабаны, конвективный пучок, фронтовой и боковой экраны, образующие топочную камеру.
У котлов паропроизводительностью до 4 т/ч (ДЕ 4 14) диаметр верхнего и нижнего барабанов 700 мм, у остальных - 1000 мм. Расстояние между барабанами соответственно 1700 и 2750 мм (максимально возможное по условиям транспортировки блока по железной дороге). Для доступа внутрь барабанов в переднем и заднем днищах каждого из них имеются лазовые затворы. Изготовляются барабаны для котлов ДЕ с рабочим давлением 1,4 и 2,4 МПа абс из стали 16ГС или 09Г2С и имеют толщину стенки соответственно 13 и 22 мм.
Номинальная паропроизводительность и параметры пара, соответствующие ГОСТ 3619-82, обеспечиваются при температуре питательной воды 100оС при сжигании топлив: природного газа с удельной теплотой сгорания 29300-36000 кДж/кг (7000-8600 ккал/м3) и мазута марок М40 и М100 по ГОСТ 10588-75.
Диапазон регулирования 20-100% от номинальной паропроизводительности. Допускается кратковременная работа с нагрузкой 110%. Поддержание температуры перегрева у котлов ДЕ с пароперегревателями обеспечивается в диапазоне нагрузок 70-100%.
По желанию Заказчика котлы могут комплектоваться различными горелочными устройствами, испытанными в лаборатории завода-изготовителя котлоагрегатов: "Weishaupt" (Германия), "CIBItalUnigas" (Италия), "Riello" (Италия), "Перловский завод энергетического оборудования" (Россия), МДГГ (плавное регулирование)
Средний срок службы котлов ДЕ между капитальными ремонтами при числе часов использования установленной мощности 2500 ч/г - 3 года, средний срок службы до списания - 20 лет.
Техническая характеристика паровых котлов ДЕ с газомазутными топками
Описание котла ДЕ
Топочная камера котлов ДЕ размещается сбоку от конвективного пучка, оборудованного вертикальными трубами, развальцованными в верхнем и нижнем барабанах. Основными составными частями котлов ДЕ являются верхний и нижний барабаны, конвективный пучок, фронтовой и боковой экраны, образующие топочную камеру.
У котлов паропроизводительностью до 4 т/ч (ДЕ 4 14) диаметр верхнего и нижнего барабанов 700 мм, у остальных - 1000 мм. Расстояние между барабанами соответственно 1700 и 2750 мм (максимально возможное по условиям транспортировки блока по железной дороге). Для доступа внутрь барабанов в переднем и заднем днищах каждого из них имеются лазовые затворы. Изготовляются барабаны для котлов ДЕ с рабочим давлением 1,4 и 2,4 МПа абс из стали 16ГС или 09Г2С и имеют толщину стенки соответственно 13 и 22 мм.
Номинальная паропроизводительность и параметры пара, соответствующие ГОСТ 3619-82, обеспечиваются при температуре питательной воды 100оС при сжигании топлив: природного газа с удельной теплотой сгорания 29300-36000 кДж/кг (7000-8600 ккал/м3) и мазута марок М40 и М100 по ГОСТ 10588-75.
Диапазон регулирования 20-100% от номинальной паропроизводительности. Допускается кратковременная работа с нагрузкой 110%. Поддержание температуры перегрева у котлов ДЕ с пароперегревателями обеспечивается в диапазоне нагрузок 70-100%.
По желанию Заказчика котлы могут комплектоваться различными горелочными устройствами, испытанными в лаборатории завода-изготовителя котлоагрегатов: "Weishaupt" (Германия), "CIBItalUnigas" (Италия), "Riello" (Италия), "Перловский завод энергетического оборудования" (Россия), МДГГ (плавное регулирование)
Средний срок службы котлов ДЕ между капитальными ремонтами при числе часов использования установленной мощности 2500 ч/г - 3 года, средний срок службы до списания - 20 лет.
Газомазутные вертикально-водотрубные паровые котлы ДЕ с естественной циркуляцией
(ДЕ 4; ДЕ 6,5; ДЕ 10; ДЕ 16 и ДЕ 25) предназначены для выработки насыщенного или
слабоперегретого пара, используемого на технологические нужды промышленных предприятий,
в системах отопления, вентиляции и горячего водоснабжения.
Поставляются котлы ДЕ блоком, включающим верхний и нижний барабаны , трубную систему
экранов и конвективного пучка, опорную раму, изоляцию и обшивку.
Описание котла ДЕ
Топочная камера котлов ДЕ размещается сбоку от конвективного пучка, оборудованного вертикальными трубами, развальцованными в верхнем и нижнем барабанах. Основными составными частями котлов ДЕ являются верхний и нижний барабаны, конвективный пучок, фронтовой и боковой экраны, образующие топочную камеру.
У котлов паропроизводительностью до 4 т/ч (ДЕ 4 14) диаметр верхнего и нижнего барабанов 700 мм, у остальных - 1000 мм. Расстояние между барабанами соответственно 1700 и 2750 мм (максимально возможное по условиям транспортировки блока по железной дороге). Для доступа внутрь барабанов в переднем и заднем днищах каждого из них имеются лазовые затворы. Изготовляются барабаны для котлов ДЕ с рабочим давлением 1,4 и 2,4 МПа абс из стали 16ГС или 09Г2С и имеют толщину стенки соответственно 13 и 22 мм.
Номинальная паропроизводительность и параметры пара, соответствующие ГОСТ 3619-82, обеспечиваются при температуре питательной воды 100оС при сжигании топлив: природного газа с удельной теплотой сгорания 29300-36000 кДж/кг (7000-8600 ккал/м3) и мазута марок М40 и М100 по ГОСТ 10588-75.
Диапазон регулирования 20-100% от номинальной паропроизводительности. Допускается кратковременная работа с нагрузкой 110%. Поддержание температуры перегрева у котлов ДЕ с пароперегревателями обеспечивается в диапазоне нагрузок 70-100%.
По желанию Заказчика котлы могут комплектоваться различными горелочными устройствами, испытанными в лаборатории завода-изготовителя котлоагрегатов: "Weishaupt" (Германия), "CIBItalUnigas" (Италия), "Riello" (Италия), "Перловский завод энергетического оборудования" (Россия), МДГГ (плавное регулирование)
Средний срок службы котлов ДЕ между капитальными ремонтами при числе часов использования установленной мощности 2500 ч/г - 3 года, средний срок службы до списания - 20 лет.
Техническая характеристика паровых котлов ДЕ с газомазутными топками
Описание котла ДЕ
Топочная камера котлов ДЕ размещается сбоку от конвективного пучка, оборудованного вертикальными трубами, развальцованными в верхнем и нижнем барабанах. Основными составными частями котлов ДЕ являются верхний и нижний барабаны, конвективный пучок, фронтовой и боковой экраны, образующие топочную камеру.
У котлов паропроизводительностью до 4 т/ч (ДЕ 4 14) диаметр верхнего и нижнего барабанов 700 мм, у остальных - 1000 мм. Расстояние между барабанами соответственно 1700 и 2750 мм (максимально возможное по условиям транспортировки блока по железной дороге). Для доступа внутрь барабанов в переднем и заднем днищах каждого из них имеются лазовые затворы. Изготовляются барабаны для котлов ДЕ с рабочим давлением 1,4 и 2,4 МПа абс из стали 16ГС или 09Г2С и имеют толщину стенки соответственно 13 и 22 мм.
Номинальная паропроизводительность и параметры пара, соответствующие ГОСТ 3619-82, обеспечиваются при температуре питательной воды 100оС при сжигании топлив: природного газа с удельной теплотой сгорания 29300-36000 кДж/кг (7000-8600 ккал/м3) и мазута марок М40 и М100 по ГОСТ 10588-75.
Диапазон регулирования 20-100% от номинальной паропроизводительности. Допускается кратковременная работа с нагрузкой 110%. Поддержание температуры перегрева у котлов ДЕ с пароперегревателями обеспечивается в диапазоне нагрузок 70-100%.
По желанию Заказчика котлы могут комплектоваться различными горелочными устройствами, испытанными в лаборатории завода-изготовителя котлоагрегатов: "Weishaupt" (Германия), "CIBItalUnigas" (Италия), "Riello" (Италия), "Перловский завод энергетического оборудования" (Россия), МДГГ (плавное регулирование)
Средний срок службы котлов ДЕ между капитальными ремонтами при числе часов использования установленной мощности 2500 ч/г - 3 года, средний срок службы до списания - 20 лет.
| Габаритные размеры котла, мм | |||||||||
| Заводское обозначение котла | Вид топлива | Паро- производи- тельность, т/ч | Давление пара, МПа (кгс/см2) | Темпе- ратура пара, °С |
Расчетный КПД, % на газе/мазуте |
длина | ширина | высота | Масса котла в объеме заводской поставки, кг |
| ДЕ-1-14Г | Газ | 1 | 1,4(14) | 194 | 93,0 | 3 240 | 1 900 | 2 645 | 6 660 |
| ДЕ-1-14ГМ | Газ, мазут | 1 | 1,4(14) | 194 | 93,0/88,6 | 3 240 | 1 900 | 2 645 | 6 660 |
| ДЕ-4-14ГМ-О | Газ, мазут | 4 | 1,4(14) | 194 | 90,8/89,5 | 4 200 | 3 980 | 5 050 | 12 506 |
| ДЕ-6,5-14ГМ-О | Газ, мазут | 6,5 | 1,4(14) | 194 | 91,1/89,8 | 4 800 | 3 980 | 5 050 | 13 908 |
| ДЕ-10-14ГМ-О | Газ, мазут | 10 | 1,4(14) | 194 | 93,0/90,0 | 6 530 | 3 980 | 5 050 | 17 681 |
| ДЕ-10-14-225ГМ-О | Газ, мазут | 10 | 1,4(14) | 225 | 93,0/90,0 | 6 530 | 3 980 | 5 050 | 18 581 |
| ДЕ-10-24ГМ-О | Газ, мазут | 10 | 2,4(24) | 220 | 93,0/90,0 | 6 532 | 3 980 | 5 050 | 20 254 |
| ДЕ-10-24-250ГМ-О | Газ, мазут | 10 | 2,4(24) | 250 | 93,0/90,0 | 6 573 | 3 980 | 5 050 | 21 286 |
| ДЕ-16-14ГМ-О | Газ, мазут | 16 | 1,4(14) | 194 | 93,1/90,1 | 8 655 | 5 205 | 6 050 | 20 743 |
| ДЕ-16-14-225ГМ-О | Газ, мазут | 16 | 1,4(14) | 225 | 93,1/90,1 | 8 655 | 5 205 | 6 050 | 21 600 |
| ДЕ-16-24ГМ-О | Газ, мазут | 16 | 2,4(24) | 220 | 93,1/90,1 | 8 655 | 5 205 | 6 050 | 23 658 |
| ДЕ-16-24-250ГМ-О | Газ, мазут | 16 | 2,4(24) | 250 | 93,1/90,1 | 8 655 | 5 205 | 6 050 | 25 695 |
| ДЕ-25-14ГМ-О | Газ, мазут | 25 | 1,4(14) | 194 | 93,05/91,3 | 10 195 | 5 315 | 6 095 | 27 843 |
| ДЕ-25-14-225ГМ-О | Газ, мазут | 25 | 1,4(14) | 225 | 93,05/91,3 | 10 195 | 5 315 | 6 095 | 27 361 |
| ДЕ-25-24ГМ-О | Газ, мазут | 25 | 2,4(24) | 220 | 93,05/91,3 | 10 195 | 5 315 | 6 095 | 30 836 |
| ДЕ-25-24-250ГМ-О | Газ, мазут | 25 | 2,4(24) | 250 | 93,05/91,3 | 10 195 | 5 315 | 6 095 | 31 430 |
| ДЕ-25-15-270ГМ-О | Газ, мазут | 25 | 1,5(15) | 270 | 93,05/91,3 | 10 195 | 5 480 | 6 120 | 29 199 |
| ДЕ-25-24-380ГМ-О | Газ, мазут | 52 | 2,4(24) | 380 | 93,05/91,09 | 10 195 | 5 480 | 6 205 | 32 756 |
