Горелки газомазутные ГМГ для котлов ДКВр

Горелки газомазутные ГМГм и ГМГмс

Горелки ГМГ и ГМГмс предназначены для раздельного сжигания жидкого и газообразного топлива в топках котлов типа ДКВр.

Индекс "С" означает работу горелки на газе среднего давления. Допускается использование горелок для сжигания более легких сортов жидкого топлива. Горючий газ с теплотой сгорания, отличной от QрH=35400 кДж/м3, допускается сжигать после пересчета и реконструкции газораспределительных насадок горелки.

Горелки сертифицированы.

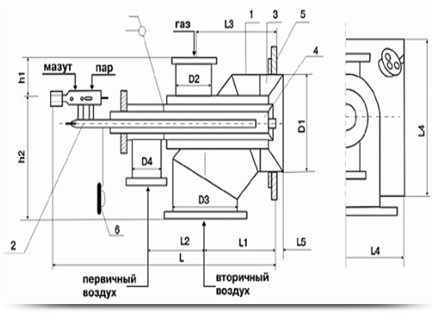

1. Корпус; 2. Форсунка паромеханическая; 3. Завихритель вторичного воздуха; 4. Завихритель первичного воздуха; 5. Плита монтажная ; 6. Заглушка.
Основные технические характеристики горелок
    Нормы
Наименование параметров ГМГ-1,5 м/мс ГМГ-2 м/мс ГМГ-4 м/мс ГМГ-5 м/мс
1 Номинальная тепловая
мощность горелки, МВт
1.57+0.16-0.08 2.23+0.28-0.12 4,65+0.47-0.43 5.82+0.58-0.29
2 Коэффициент рабочего регулирования горелки,
не менее
4    5
3 Аэродинамическое
сопротивление горелки при номинальной мощности,
Па, не менее
900    1200
4 Вязкость мазута перед горелкой,
м2/с, не более
    16x106
5 Номинальное давление мазута
перед горелкой, МПа
1,25±0,25 1,6±0,32   2 ± 0,4
6 Номинальное давление газа
перед горелкой, Па для ГМГмс 25000±5000
3800±760 5000±1000 3600±720 3800±760
7 Длина факела при номинальной
нагрузке на мазуте, м, не более
1,6 2,2 2,5 2,3
8 Номинальное давление
распыливающего пара перед горелкой, МПа
0,1-0,15    0,1-0,2
9 Номинальный расход мазута при Q =40,38 МДж/кг
(9650 ккал/кг), кг/ч
160 210 420 520
10 Номинальный расход газа при Q =35,4 МДж/кг
(8500 ккал/м3), м3/ч
180 235 470 590
11 Масса горелки, кг   70   120
