Барабан сушильный БС 1,0

Печь для сушки песка. Оборудование для сушки песка, известняка, глины, мела и пр.
Сушка песка.
Сушильные барабаны (или "печь для сушки песка") - предназначены для сушки сыпучих
материалов топочными газами. Применение находят в производстве строительных
материалов, в различных линиях для тепловой сушки известняка, глины, песка, мела и
других сыпучих материалов размером частиц до 60 мм.

Принцип работы устройства заключается в том, что при вращении корпуса барабана
происходит перемещение материала в направление разгрузочной камеры. Горячий
воздух поступает в корпус и, соприкасаясь с материалом, нагревает его. Происходит
испарение влаги в содержимом корпуса. Режим сушки для различного материала
меняется в зависимости от влажности сырья на входе в барабан и требуемой влажности
готового материала.
Технические характеристики


















Выбор типа сушильного барабана зависит от вида просушиваемого материала.

Преимущества сушильных барабанов перед сушилками других типов (шахтных, ромбических и других):
универсальность;
равномерность нагрева и сушки частиц за счет интенсивного перемешивания материала;
возможность сушить высоко влажный и засоренный материал;
простота монтажа (для запуска в работу не требуется капитальных сооружений);
высокая производительнось (сушка происходит в несколько раз быстрее, чем в шахтных сушилках);
надежность работы (исключается образование застойных зон);
приемлемая цена;
низкое потребление электроэнергии.


Сушильное оборудование бывает следующих типов:
-общего назначения;
-гранулирующие.

В зависимости от требований технического процесса, расположения сушильного барабана, по запросу потребителей и согласованному техническому заданию сушильные барабаны выпускаются в следующих исполнениях:
-в противоточном и прямоточном;
-с углом наклона барабана от 1 градуса;
-с левым и правым расположением привода;
-с разгрузочной и загрузочной камерами или без них;
-из коррозионностойкой, углеродистой или жаропрочной стали.

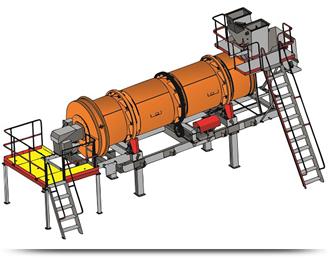

Сушильный барабан имеет непрерывный характер работы. Сушильный барабан состоит из корпуса, станции опорно- упорной, станции опорной, привода, бандажей, венца зубчатого.

Корпус барабана представляет собой сварную конструкцию, выполненную из отдельных обечаек. Внутри корпуса для катализации передачи тепла в зависимости от модификации барабана устанавливаются различные типы насадок:
- в начале винтовая, на всей части барабана подъёмо- лопостная;
- в начале винтовая, в средней части барабана подъёмо- лопостная и цепная;
- в начале винтовая, в средней части барабана подъёмо- лопостная и секторная, а так же по согласованию с заказчиком устанавливаются насадки:
- цепные
- комбинированные
- ячейковые
- распределительные
     БС 1,0 Длина корпуса барабана
  4000 6000 8000 10000 12000
  Производительность по сушке кварцевого песка при начальной влажности 10%, конечной влажности 0,5 1 - 2,2 тонн/час 2,5 - 3,5 тонн/час 3,5 - 4,5 тонн/час 4,5 - 5,5 тонн/час 5,5 - 6,5 тонн/час
Объем корпуса барабана 3,14 м³ 4,72 м³ 6,28 м³ 7,85 м³ 9,42 м³
Масса 2320 кг 2970 кг 3620 кг 4270 кг 4920 кг
Частота вращения барабана      3,7 / 5 / 7,5 об / мин
Угол наклона корпуса барабана к горизонту      1-4 град
Редуктор   1Ц2У-160-40-12(21)    1Ц2У-200-40-12(21)
Типоразмер   5A132M8/6/4    5А160S8/6/4
Мощность   2,8 / 3,0 / 6,0    4 / 4,5 / 7,5
Частота вращения      750 / 1000 / 1500 об/мин
