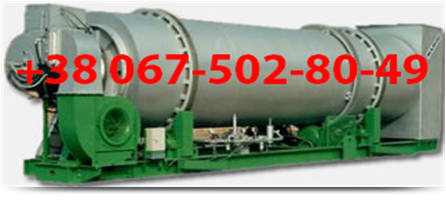

Барабан сушильный 3,5х27 м

Барабан сушильный предназначен для сушки сыпучих материалов
топочными газами.

Сушильные барабаны применяются в промышленности строительных
материалов в различных технологических линиях для тепловой сушки
известняка, глины, песка, мела, гипса и др. сыпучих материалов
крупностью частиц до 60 мм.

Барабан сушильный состоит из корпуса, станции опорно- упорной,
станции опорной, привода, бандажей, венца зубчатого.
Корпус барабана представляет собой сварную конструкцию, выполненную из отдельных обечаек. Внутри корпуса для активизации передачи тепла в зависимости от модификации барабана устанавливаются различные типы насадок:
- в начале винтовая, на всей части барабана подъёмо- лопастная;
- в начале винтовая, в средней части барабана подъёмо- лопастная и цепная;
- в начале винтовая, в средней части барабана подъёмо- лопастная и секторная.

Применение различных видов насадок зависит от свойств сушимого материала (влажность на входе и на выходе, фракционный состав, сыпучесть и т.д.) и выбирается в каждом конкретном случае совместно заказчиком и заводом изготовителем.

Опорой корпуса являются два стальных бандажа. Один из бандажей имеет скосы под упорные ролики, которые препятствуют продольному смещению барабана.

Бандажами корпус опирается на опорную и опорно-упорную станции. На корпусе барабана при помощи траверс крепится венец зубчатый, посредством которого барабан приводится во вращение от привода.

Привод состоит из шестерни приводной, редуктора и электродвигателя, соединённых между собой муфтами и установленных на одной раме. Барабан устанавливается по отношению к горизонту под углом 1°-4°.

Наклон корпуса в сочетании с вращением вокруг оси обеспечивает перемещение материала в направлении разгрузочной камеры.
Горячие топочные газы поступают в корпус и соприкасаясь с материалом нагревают его, испаряя содержащуюся в нём влагу. Передача тепла происходит тремя основными способами: во взвешенном состоянии при падении материала с лопаток, от топочных газов через наружную поверхность лежащего в завале материала, от более нагретых деталей внутреннего устройства барабана и обечайки.

Режимы сушки для различных материалов меняются в зависимости от влажности сырья на входе в барабан и требуемой влажности готового материала на выходе из барабана, фракционного состава материала подлежащего сушке, свойств материала.

Температура подаваемого в барабан теплоносителя должна быть не более 900 °С.
Температура дымовых газов на выходе из барабана не менее 100 - 150 °С, чтобы исключить возможность конденсации влаги в разгрузочной части барабана.
На входе топочных газов в барабан должно быть разряжение не менее 30 Па.

Технические характеристики:














Наименование Барабан сушильный (3,5х27)
Тип поточный
Характер работы непрерывный
Размер корпуса барабана (длина х ширина х высота), мм 3500х27000
Объем барабана, м3 250
Уклон корпуса барабана к горизонту, град. 3
Установленная мощность, кВт 200
Масса, т 200
