Горелки газомазутные ГМ и ГМП для котлов ДЕ

Горелки ГМ-2,5; ГМ-4,5; ГМ-7; ГМ-10 и ГМП-16 предназначены для раздельного сжигания жидкого и
газообразного топлива в топках котлов типа Е (ДЕ) соответствующей тепловой мощности.

Допускается кратковременное совместное сжигание жидкого и газообразного топлива во время
перехода с одного вида топлива на другой.

Горелки сертифицированы.

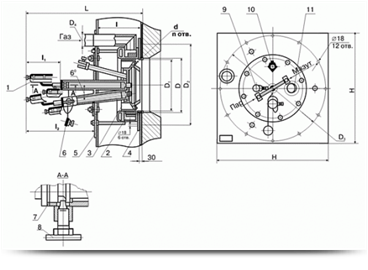

1. Форсунка; 2. Газовый коллектор; 3. Лопаточный завихритель воздуха; 4. Опора; 5. Фланец;
6. Заглушка; 7. Прокладка; 8. Фиксатор; 9. Гляделка; 10. Место установки фотодатчика;
11. Место установки запальника

Основные технические характеристики
Наименование
параметров
ГМ-2,5 ГМ-4,5 ГМ-7 ГМ-10 ГМП-16
1 Номинальная тепловая
мощность горелки, МВт
2.9+0.29-0.15 5.22+0.52-0.26 8.14+0.81-0.41 11.63+1.16-0.58 18.6+1.86-0.93
2 Коэффициент рабочего регулирования горелки      5
3 Номинальное давление
газа перед горелкой, кПа
     25 ± 6
4 Номинальное давление
мазута перед горелкой, кПа
     1.8 ± 0.4
5 Давление пара
на распыливание, МПа
    0.1 - 0.2 0.25 - 0.3
6 Длина факела,
м, не более
1.8 2.5 4.0 5.5 6.5
7 Номинальный расход мазута
при QcH=40,38 МДж/кг (9650 ккал/м3), кг/ч
258 464 723 1033 1652
8 Номинальный расход газа
при QcH=35,4 МДж/кг (8500 ккал/м3), м3/ч
295 530 828 1183 1890
9 Масса горелки, кг 105 130    150
Тип горелки D D1 L I I1 I2 D2 D3 Н D4 d n
ГМ-2,5 342 330 951 256 274 659 545 642 685 57 6,6 19
ГМ-4,5 387 375 951 296 274 629 630 728 770 89 7,5 16
ГМ-7 422 410 971 366 274 569 715 850 885 102 9,0 16
ГМ-10 438 426 971 366 274 569 715 850 885 102 12,8 16
ГМП-16 438 426 990 366 293 578 715 850 885 102 18,0 16
