Запорное устройство 12бЗбк (для котлов ДКВр, ДЕ, КЕ)






Запорное устройство указателя уровня жидкости 12б3бк кранового типа латунное фланцевое предназначено для перекрытия подачи рабочей среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок. Рабочее давление 2,5МПа (25 кгс/см2), номинальный диаметр 20 мм, масса 4,1 кг, присоединение фланцевое, тип привода ручной, диапазон рабочих температур от 0 до 250oС, рабочая среда вода, пар.


Тип соединения: фланцевое по ГОСТ 12815-80

    *      Корпуса верхний и нижний выполнены с отверстиями, через которые при открытых затворах поступает жидкость в указатель уровня.
    *      Работа устройства запорного основана на принципе сообщающихся сосудов, в связи с чем уровень жидкости, поступающей из рабочей ёмкости в указатель уровня, соответствует уровню жидкости в ёмкости.
    *      Кран подсоединён к корпусу нижнему и предназначен для слива жидкости из указателя уровня.
    *      Закрытие затворов корпусов и крана производится поворотом ручки.
    *      Уплотнение затворов осуществляется установкой сальниковой набивки, в качестве которой используется асбестовый шнур, пропитанный графитной смазкой.

Запорное устройство 12б2бк (для котлов серии Е)

Кранового типа латунное фланцевое предназначено для перекрытия подачи рабочей среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок. Рабочее давление 1.6 МПа (16 кгс/см2), номинальный диаметр 20 мм, масса 2.87 кг, присоединение фланцевое, тип привода ручной, диапазон рабочих температур от 0 до 250oС, рабочая среда вода, пар.

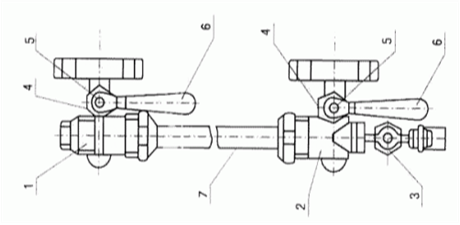

                                1  - корпус верхний;
                                2 - корпус нижний;
                                3 - пробно-спускной кран;
                                4  - накидная гайка;
                                5 - пробка;
                                6  - ручка;
                                7  - смотровое стекл
