Чугунный котел "ФАКЕЛ"

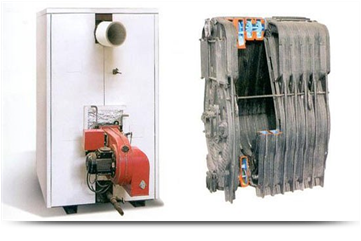

Чугунный секционный котел «Факел» Минского завода отопительного оборудования - котел предназначен для установки в водогрейных отопительных котельных средней мощности и работе на природном газе. Особенностью котла является модифицированная конструкция чугунного секционного котла Факел, не требующего кирпичной кладки зольника и дополнительной обмуровки, котел разработан для работы на природном газе.
Плюсами котла «Факел» является не требовательность к качеству воды в плане коррозии, теоретическая возможность замены отдельных секций в пакете ,изначальный расчет для работы на природном газе.
Чугунные и стальные секционные котлы применяют в групповых и местных (домовых) котельных для получения горячей воды с температурой до 95 °С при давлении в системе отопления, не превышающем 6 кгс/см2. Допускается нагревать воду до 115 °С при рабочем давлении в системе не ниже 3,5 кгс/см2. При наличии паросборника чугунные котлы могут вырабатывать пар с давлением до 0,7 кгс/см2.
Секции разных типов котлов различаются между собой конфигурацией, количеством ребер, формой просветов. Некоторые типы котлов собирают из секций трех типов - средних, передних (лобовых) и задних или двух типов - средних и крайних. Другие типы котлов собирают из одинаковых секций, а крайние секции (передняя и задняя) заменяют обмуровкой или перевернутыми средними секциями (например, в котлах Энергия-6). Котлы бывают односторонние, если они состоят из одного ряда секций, и двусторонние, или шатровые.
У всех котлов продукты сгорания из верхней части топки направляются по межсекционным газоходам вниз, к горизонтальным газоходам.
При насосной циркуляции котел работает по прямоточной схеме движения воды. Для этого между секциями на стяжных болтах устанавливают в шахматном порядке шайбы-заглушки, чтобы вода проходила последовательно через все секции. В верхней части верхних шайб должны быть сделаны срезы для удаления воздуха, а в нижней части нижних шайб - срезы для удаления воды и шлама из котла. Вода поступает в котел через верхний задний тройник, а выходит через верхний передний тройник.
Технические характеристики чугунного котла “Факел”

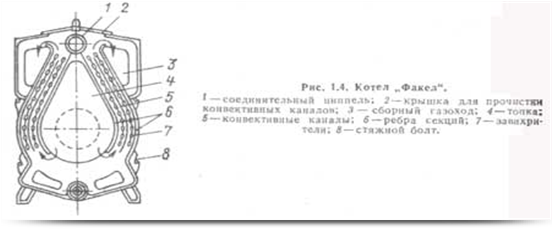

Котел типа Факел отличается от котлов с Г-образными секциями эллипсовидной формой и внутренней топкой. Котел имеет два вида секций - средние и крайние. Секции собирают на конических ниппелях и стягивают болтами. Устанавливают котел на основание с металлическими пластинами, длина которых должна быть на 300 мм больше длины котельного пакета. Особенностью этих котлов является высокий теплосъем с 1 м2 поверхности нагрева, достигаемый за счет усложнения пути движения продуктов сгорания и наличия специальных приливов для турбулизации потока. Газовое сопротивление во много раз больше, чем у чугунных котлов других типов.
Подпитка котлов Факел должна осуществляться химически очищенной водой, а количество воды не должно превышать 1 % от общего количества воды в системе (котлы и сеть). Непосредственный водозабор из системы и частая подпитка при эксплуатации этих котлов запрещаются. Место врезки трубопровода подпиточной воды должно находиться не ближе 2 м от котла.
Блочная горелка Л1-Н состоит из газового, огневого и воздушного узлов. Газовый узел включает клапаны большого и малого огня, огневой узел - запальную и основную горелку, фронтовую плиту с электродом контроля пламени, а воздушный узел - центробежный вентилятор и регулирующую заслонку с электромагнитным приводом. Номинальная мощность горелки 1 Гкал/ч.
Чугунный секционный котел «Факел» Минского завода отопительного оборудования - котел предназначен для установки в водогрейных отопительных котельных средней мощности и работе на природном газе. Особенностью котла является модифицированная конструкция чугунного секционного котла Факел, не требующего кирпичной кладки зольника и дополнительной обмуровки, котел разработан для работы на природном газе.
Плюсами котла «Факел» является не требовательность к качеству воды в плане коррозии, теоретическая возможность замены отдельных секций в пакете ,изначальный расчет для работы на природном газе.
Чугунные и стальные секционные котлы применяют в групповых и местных (домовых) котельных для получения горячей воды с температурой до 95 °С при давлении в системе отопления, не превышающем 6 кгс/см2. Допускается нагревать воду до 115 °С при рабочем давлении в системе не ниже 3,5 кгс/см2. При наличии паросборника чугунные котлы могут вырабатывать пар с давлением до 0,7 кгс/см2.
Секции разных типов котлов различаются между собой конфигурацией, количеством ребер, формой просветов. Некоторые типы котлов собирают из секций трех типов - средних, передних (лобовых) и задних или двух типов - средних и крайних. Другие типы котлов собирают из одинаковых секций, а крайние секции (передняя и задняя) заменяют обмуровкой или перевернутыми средними секциями (например, в котлах Энергия-6). Котлы бывают односторонние, если они состоят из одного ряда секций, и двусторонние, или шатровые.
У всех котлов продукты сгорания из верхней части топки направляются по межсекционным газоходам вниз, к горизонтальным газоходам.
При насосной циркуляции котел работает по прямоточной схеме движения воды. Для этого между секциями на стяжных болтах устанавливают в шахматном порядке шайбы-заглушки, чтобы вода проходила последовательно через все секции. В верхней части верхних шайб должны быть сделаны срезы для удаления воздуха, а в нижней части нижних шайб - срезы для удаления воды и шлама из котла. Вода поступает в котел через верхний задний тройник, а выходит через верхний передний тройник.
Технические характеристики чугунного котла “Факел”
Котел типа Факел отличается от котлов с Г-образными секциями эллипсовидной формой и внутренней топкой. Котел имеет два вида секций - средние и крайние. Секции собирают на конических ниппелях и стягивают болтами. Устанавливают котел на основание с металлическими пластинами, длина которых должна быть на 300 мм больше длины котельного пакета. Особенностью этих котлов является высокий теплосъем с 1 м2 поверхности нагрева, достигаемый за счет усложнения пути движения продуктов сгорания и наличия специальных приливов для турбулизации потока. Газовое сопротивление во много раз больше, чем у чугунных котлов других типов.
Подпитка котлов Факел должна осуществляться химически очищенной водой, а количество воды не должно превышать 1 % от общего количества воды в системе (котлы и сеть). Непосредственный водозабор из системы и частая подпитка при эксплуатации этих котлов запрещаются. Место врезки трубопровода подпиточной воды должно находиться не ближе 2 м от котла.
Блочная горелка Л1-Н состоит из газового, огневого и воздушного узлов. Газовый узел включает клапаны большого и малого огня, огневой узел - запальную и основную горелку, фронтовую плиту с электродом контроля пламени, а воздушный узел - центробежный вентилятор и регулирующую заслонку с электромагнитным приводом. Номинальная мощность горелки 1 Гкал/ч.
| Номинальная производительность, Мвт | 1.0 |
| Число секций , шт | 20 |
| Расчетное топливо и его теплота сгорания, МДж/кг(ккал/кг) | природный газ 35,59 (8500) |
| Расход топлива: газ, м3/ч | 107 |
| Площадь поверхности нагрева , м2 | |
| - котла | 36 |
| - средней секции | 1.8 |
| - передней (задней) | - |
| Температура питательной воды, 0С | 50 |
| Масса котла (тонн) | 4.2 |
| Габариты, мм, не более -длина -ширина -высота |
2300 910 2000 |
