Горелки газовые ГГ для котлов серии Е

Горелки газовые ГГ-1, ГГ-2, ГГ-3

Горелки газовые типа ГГ предназначены для сжигания газообразного топлива в топках паровых и водогрейных котлов:

ГГ-1, ГГ-2 для сжигания природного газа в топках паровых котлов типа Е-1-9 Г, Е-1,6-9ГМН, Е-2,5-9ГМ

ГГ-3 для сжигания природного газа в топочных камерах паровых и водогрейных котлов мощностью до 3МВт.

Горелки сертифицированы.

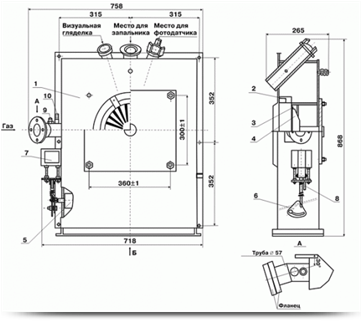

                                                                     Общий вид горелок ГГ-1, ГГ-2























1. Короб воздушный; 2. Коллектор газовый; 3. Завихритель; 4. Конфузор; 5. Шибер; 6. Сектор;
7. Электромагнит; 8. Винт регулировочный; 9. Штуцер; 10. Ниппель

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ГОРЕЛОК ГГ-1, ГГ-2
Наименование показателей ГГ-1 ГГ-2
1 Номинальная тепловая мощность горелки, МВт 1.1+0.11-0.055 2.2+0.22-0.11
2 Коэффициент рабочего регулирования горелки, не менее 3
3 Номинальное давление газа перед горелкой, кПа 1,22 ± 0,24 3,15 ± 0,63
4 Номинальная температура воздуха перед горелкой, °С 20 ± 20
5 Температура газа перед горелкой, °С 0 - 40
6 Минимальный коэффициент избытка воздуха
при номинальной тепловой мощности, не более (на газе)
1,05
7 Номинальный расход топлива: газа, м3/ч
8 Масса, кг, не более 60
9 Топливо-природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3
10 Потребляемая мощность электродвигателя, КВт, не более 2,0
11 Номинальное напряжение питания, В 3N-380
