Форсунки механические

Форсунки механические типа ФМ и паромеханические типа ФПМ предназначены для распыливания
топочного мазута по ГОСТу 10585-75 в стационарных паровых котлах.

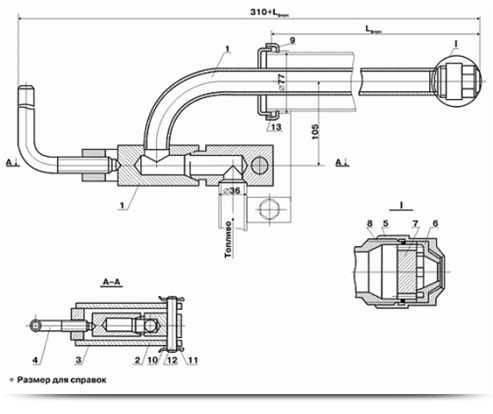

Форсунка механическая типа ФМ




























1. Ствол; 2. Штуцер; 3. Скоба; 4. Винт; 5. Гайка; 6. Завихритель топливный; 7. Распределитель;
8. Прокладка; 9. Фланец внешний; 10. Шайба; 11. Шплинт; 12. Ось; 13. Сальник.


Основные технические характеристики
Наименование параметров Показатели
1 Номинальная производительность форсунок, кг/час 700; 900; 1300; 2000; 2500;
3000; 3500; 4000; 4600;
5200; 6000; 7500; 9000
2 Допустимое отклонение номинальной производительности, %, не более 2
3 Номинальное давление мазута перед форсункой, МПа 3,5
4 Вязкость мазута, м2/с, не более 16x10-6
5 Коэффициент рабочего регулирования 1,5
6 Номинальный корневой угол распыления, градус От 85 до 90
7 Допустимый размер механических частиц после фильтрации, мм 0,5
8 Длина форсунки L ФОРС, мм От 500 до 5000 с интервалом 500
9 Масса при длине от 500 до 5000 мм, кг От 5,9 до 13,82
