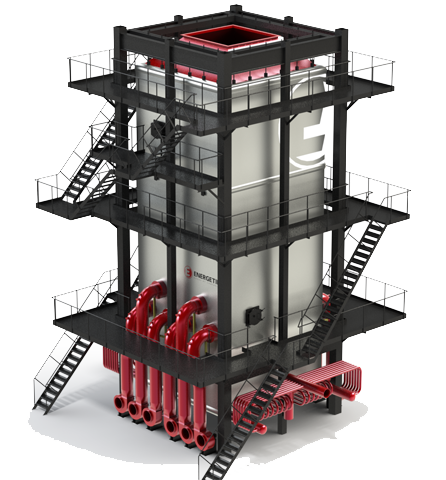

Котлы ПТВМ

Водогрейные газомазутные котлы типов ПТВМ-30М (КВ-ГМ-35-150М) и ПТВМ-30МC (КВ-ГМ-35-150М)
предназначены для установки в отопительных котельных в качестве основного источника теплоснабжения
для подогрева воды с 70 °С до 150 °С. Котлы - прямоточные с П-образной сомкнутой компоновкой
поверхностей нагрева.

Котлы выпускаются в трех модификациях:
- ПТВМ-З0М-2 - топливо природный газ
- ПТВМ-З0М-4 - топливо природный газ и мазут
- ПТВМ-З0МС - топливо природный газ и мазут

Топка котлов полностью экранирована трубами O60x3 мм, расположенными с шагом S=64 мм, и
оборудована шестью газомазутными горелками, установленными встречно на боковых стенках.
Диапазон регулирования нагрузки котлов 30-100% от номинальной теплопроизводительности.

Расход воды через котел должен поддерживаться постоянным, при изменении тепловой нагрузки
изменяется разность температур воды на входе и выходе из котла.

Конвективные поверхности нагрева расположены в конвективном газоходе с боковыми стенками,
экранированными трубами O28x3 мм, расположенными с шагом S=128 мм, которые являются
коллекторами для U-образных ширм, выполненных из труб O28x3 мм. Ширмы установлены таким
образом, что трубы образуют конвективный шахматный пучок с шагами S1= 64 мм и S2=40 мм.
Задняя стенка конвективного газохода экранирована трубами O60x3 мм, расположенными с шагом S=64 мм.

Качество сетевой и подпиточной воды должно соответствовать требованиям ГОСТ 108.030.047-81.

Трубная система котла ПТВМ-30М опирается на каркасную раму на отметке 5,14 м. Котел ПТВМ-30МC
имеет усиленный каркас, трубная система которого подвешивается с помощью тяг.

Технические характеристики котлов ПТВМ
Показатели   ПТВМ-30М ПТВМ-30МC
Теплопроизводительность номинальная, МВт 35
Вид топлива газ/мазут
Рабочее давление воды, МПа 2,5
Температура воды на входе, °С 70
Температура воды на выходе, °С 150
Гидравлическое сопротивление, МПа 0.25
Диапазон регулирования теплопроизводительности по отношению к номинальной, % 30-100
Масса котла расчетная, кг 77550 86827
Масса трубной системы, кг 31360
Длина, мм 7980
Ширина, мм 9100
Высота, мм 14534
Расход воды, т/ч 370
Расход топлива, м3/ч-газ / кг/ч-мазут 5200/4355
Средняя наработка на отказ, не менее 5000
Средний срок службы до списания, лет, не менее 15 лет или 75 000 часов
КПД котла, % не менее, газ/мазут 92,2/89,5
Эквивалентный уровень шума в зоне обслуживания, ДБ, не более 80
Температура наружной (изолированной) поверхности нагрева котла, °С 45
Суммарное аэродинамическое сопротивление, кг/м3, газ/мазут 255,47/316,42
Температура уходящих газов, °С, газ/мазут 150/270

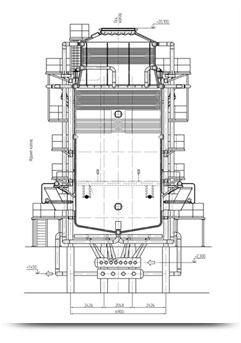

Котлы ПТВМ
