Водогрейные котлы серии КВГ и ТВГ

Водогрейные водотрубные котлы КВГ предназначены для получения горячей воды,
используемой в системах отопления. Топливо-газ.

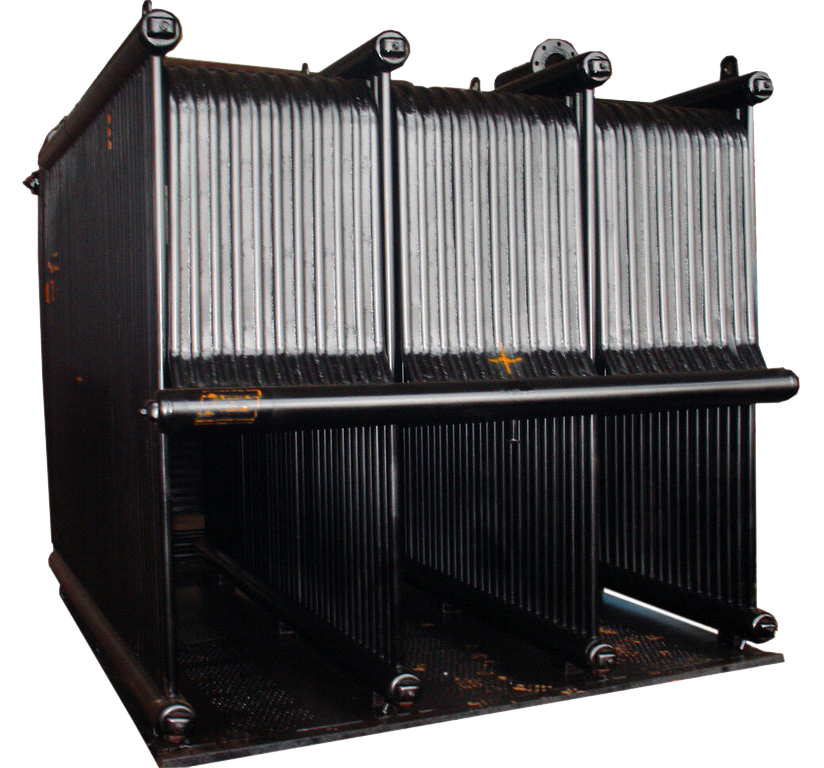

Трубная система котла изготавливается единым транспортабельным блоком и
поставляется без обмуровки и обшивки. В комплект поставки котла входят горелки,
взрывные клапана, лестницы и площадки, арматура и приборы контроля в пределах котла.





















Комплект поставки:

Водогрейные котлы КВГ-4,65-150 и  КВГ-7,56-150 комплектуются горелками подовыми (3 шт.), клапанами  взрывными (2 шт.), арматурой и  приборами контроля в пределах котла, воздуховодами, лестницей и др.

По желанию Заказчика котлы могут комплектоваться различными горелочными устройствами: "Weishaupt" (Германия), "CIBItalUnigas" (Италия), МДГГ(плавное регулирование)

Водогрейные котлы ТВГ комплектуются горелками (4 шт.), арматурой (задвижки, клапаны, краны), приборами контроля (манометры, термометры), воздуховодами с шибером (4 шт.), взрывными клапанами (2 шт.), лестницы с площадками, заготовки каркаса, рама опорная.

Трубная система котла поставляется отдельными узлами (конвективный пучок 1 шт., топочные экраны 5 шт., потолочный экран 1 шт., трубы перепускные 10шт., коллектор выходной 1 шт., с последующей сборкой и сваркой на месте монтажа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КВГ-4,65-150 КВГ-7,56-150 ТВГ-8М ТВГ-10
Теплопроизводительность, МВт 4.65 7.56 9.65 11.6
ТЕМПЕРАТУРА ВОДЫ НА ВХОДЕ-ВЫХОДЕ, °С 70 - 150 70 - 150 70 - 150 70 - 150
Расход воды, м3/ч 49.4 80.2 104 127
Давление воды, МПа 1.6 1.6 1.4 1.6
Топливо газ газ* газ газ
Расход топлива, нм3/ч 506 822 1100 1329
КПД,% 91 91 90.2 90.3
Масса, т 4.1 6.1 9.2 10.3
Габаритные размеры, мм
- длина
- ширина
- высота

3070
2908
3085

4375
2908
3085

4875
3840
4650

4975
3840
4650
