Чугунный котел “Братск”

Чугунные и стальные секционные котлы применяют в групповых и местных (домовых) котельных
для получения горячей воды с температурой до 95°С при давлении в системе отопления, не превышающем 6 кгс/см2. Допускается нагревать воду до 115°С при рабочем давлении в системе не ниже 3,5 кгс/см2. При наличии паросборника чугунные котлы могут вырабатывать пар с давлением до 0,7 кгс/см2.

Чугунные секционные котлы. Секции разных типов котлов различаются между собой конфигурацией, количеством ребер, формой просветов. Некоторые типы котлов собирают из секций трех типов - средних, передних (лобовых) и задних или двух типов - средних и крайних. Другие типы котлов собирают из одинаковых секций, а крайние секции (передняя и задняя) заменяют обмуровкой или перевернутыми средними секциями (например, в котлах Энергия-6). Котлы бывают односторонние, если они состоят из одного ряда секций, и двусторонние, или шатровые.

У всех котлов продукты сгорания из верхней части топки направляются по межсекционным газоходам вниз, к горизонтальным газоходам.

При насосной циркуляции котел работает по прямоточной схеме движения воды. Для этого между секциями на стяжных болтах устанавливают в шахматном порядке шайбы-заглушки, чтобы вода проходила последовательно через все секции. В верхней части верхних шайб должны быть сделаны срезы для удаления воздуха, а в нижней части нижних шайб - срезы для удаления воды и шлама из котла. Вода поступает в котел через верхний задний тройник, а выходит через верхний передний тройник.

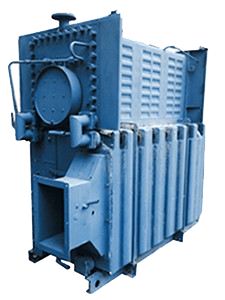

Котел Братск-1Г предназначен для работы на газовом топливе в котельных с естественной тягой. Котел представляет собой блочную конструкцию, состоящую из рамы, блока пакетов чугунных секций, топочного блока, газогорелочного устройства Л1-Н, теплоизоляционного кожуха, взрывного клапана с защитным коробом, клапана газохода.

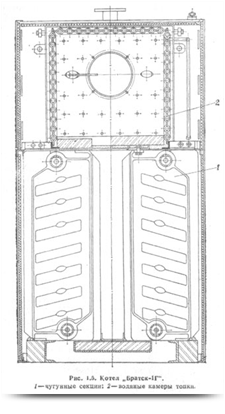

Поверхность нагрева котла состоит из 30 чугунных секций, собранных в два пакета, и водяных камер, образующих прямоугольную топку, расположенную над чугунными секциями. Пакеты состоят из однотипных секций, собранных на ниппелях и стянутых болтами. Смежные секции повернуты на 180° и образуют шахматное расположение труб. В ниппелях в чередующемся порядке установлены шайбы для создания последовательного движения воды в секциях. В передней водяной камере топки имеются круглая амбразура для установки газогорелочного блока, патрубки для гляделки и контрольного электрода, патрубок для отвода горячей воды из котла. В задней камере выполнен проем для установки взрывного предохранительного клапана.

Продукты сгорания из топки, обогнув чугунную плиту, отделяющую топку от пакетов, направляются по межпакетному пространству к фронту котла, откуда двумя потоками поступают в газоходы чугунных секций. Далее продукты сгорания, пройдя газовый клапан котла, направляются в сборный газоход.

Блочная горелка Л1-Н состоит из газового, огневого и воздушного узлов. Газовый узел включает клапаны большого и малого огня, огневой узел - запальную и основную горелку, фронтовую плиту с электродом контроля пламени, а воздушный узел - центробежный вентилятор и регулирующую заслонку с электромагнитным приводом. Номинальная мощность горелки 1 Гкал/ч.

Котел характеризуется следующими данными: теплопроизводительность при большом горении 0,83 и при малом 0,335 Гкал/ч (QH = 8500 ккал/м3); кпд в обоих случаях 91,5 %; давление газа перед горелкой 22 и 145 кгс/м2; давление газа перед автоматикой 275 и 275 кгс/м2.
Чугунный котел “Братск”
Чугунный котел “Братск”
